ICOM IC-2730 Lüfter zu laut – Lüfter Modifikation

Ron DL7VDX Amateurfunk Geräte 11

Für mein Shack brauchte ich ein Dual-Band Funkgerät, um gleichzeitig auf 2m und 70cm Standby zu sein. Der Funk in FM auf UKW hat bei mir keinen großen Stellenwert, gehört aber dennoch irgendwie dazu. Daher wollte ich kein Gerät mit all den unsinnigen Digital-Modes die meist kryptisch zu bedienen sind und in der Praxis kaum genutzt werden. Die Auswahl wird dann sehr dünn, am Ende entschied ich mich für vermeintliche Qualität von ICOM – ich besorgte mir ein IC-2730.

Im Grunde ist das ja auch ein gutes Gerät, zumindest was meine Anforderungen und Ansprüche in dieser Sache angeht. Aber als ich zum ersten Mal die PTT drückte, lärmte der Lüfter in einer utopischen Lautstärke. Mein erster Gedanke war, dass dieses Gerät defekt sei. Selbst wenn man den IC-2730 tatsächlich als Mobil-Funkgerät im Auto nutzt, dürfte das Lüftergeräusch zu laut sein und auf Dauer nerven. Im Shack ist der Transceiver für mich unbenutzbar. Der Lüfter erzeugt ein lautes und unangenehmes Geräusch, welches sogar unter Kopfhörer deutlich zu hören ist, wenn man auf der Kurzwelle eine leise Station beobachtet. Es stellte sich natürlich heraus, dass der Lüfter nicht defekt ist. Es ist unverständlich, wie ICOM sowas bauen kann. Ich glaube nicht, dass es an den Kosten liegt. Leise laufende Lüfter kosten nicht signifikant mehr als diese Krawall-Turbinen.

Eine Recherche im Netz zeigt, dass andere Funkamateure den Lüfter des IC-2730 als unangenehm laut empfinden und den Transceiver umgebaut haben. Ich kann nur jeden motivieren, den Lüfter zu tauschen – natürlich nur wenn er als störend empfunden wird. Der Umbau ist ziemlich schnell gemacht, birgt kaum Gefahren für ungeübte „Bastler“, es ist sehr günstig und es lohnt sich. Der neue Lüfter ist nicht mehr zu hören.

Nachfolgend ein paar Bilder und Bemerkungen die Schritt für Schritt zeigen wie der Lüfter getauscht werden kann.

Den Lüfter kann man hier bestellen: https://amzn.to/3AaZpSh

1. Zuerst muss der passende Lüfter gekauft werden. Ich habe den NF-A4x20 gekauft – er passt perfekt. Der Lüfter kann hier bestellt werden: https://amzn.to/3AaZpSh

2. Das ist der mitgelieferte Inhalt des Lüfters.
3. So sieht der neue Lüfter aus
4. Jetzt geht es los – zuerst die Schrauben des Lüfters lösen. Ich braucht etwas WD-40 da die Schrauben bei mir extrem fest waren.
5. Nun können die kleinen schwatzen Schrauben auf der Unterseite gelöst werden um die Gehäuseplatte zu entfernen. Hier sieht man schon die beiden Kabel des Lüfters.
6. Nachdem der alte Lüfter entfernt worden ist, kann nun der neue Lüfter positioniert werden um die Kabel einzuführen.
7. Jetzt wird es ernst. Da der Stecker für den neuen Lüfter benötigt wird, also muss er abgeschnitten werden.
8. Nun schneidet man auch den Stecker vom neuen Lüfter ab
9. Jetzt verbindet man die Drähte vom neuem Lüfter mit den beiden Drähten des Steckers vom alten Lüfter. Hierbei kann man die beiden mitgelieferten Klemmen verwenden, oder man lötet die Kabel. Ich habe einfach die Klemmen genutzt.

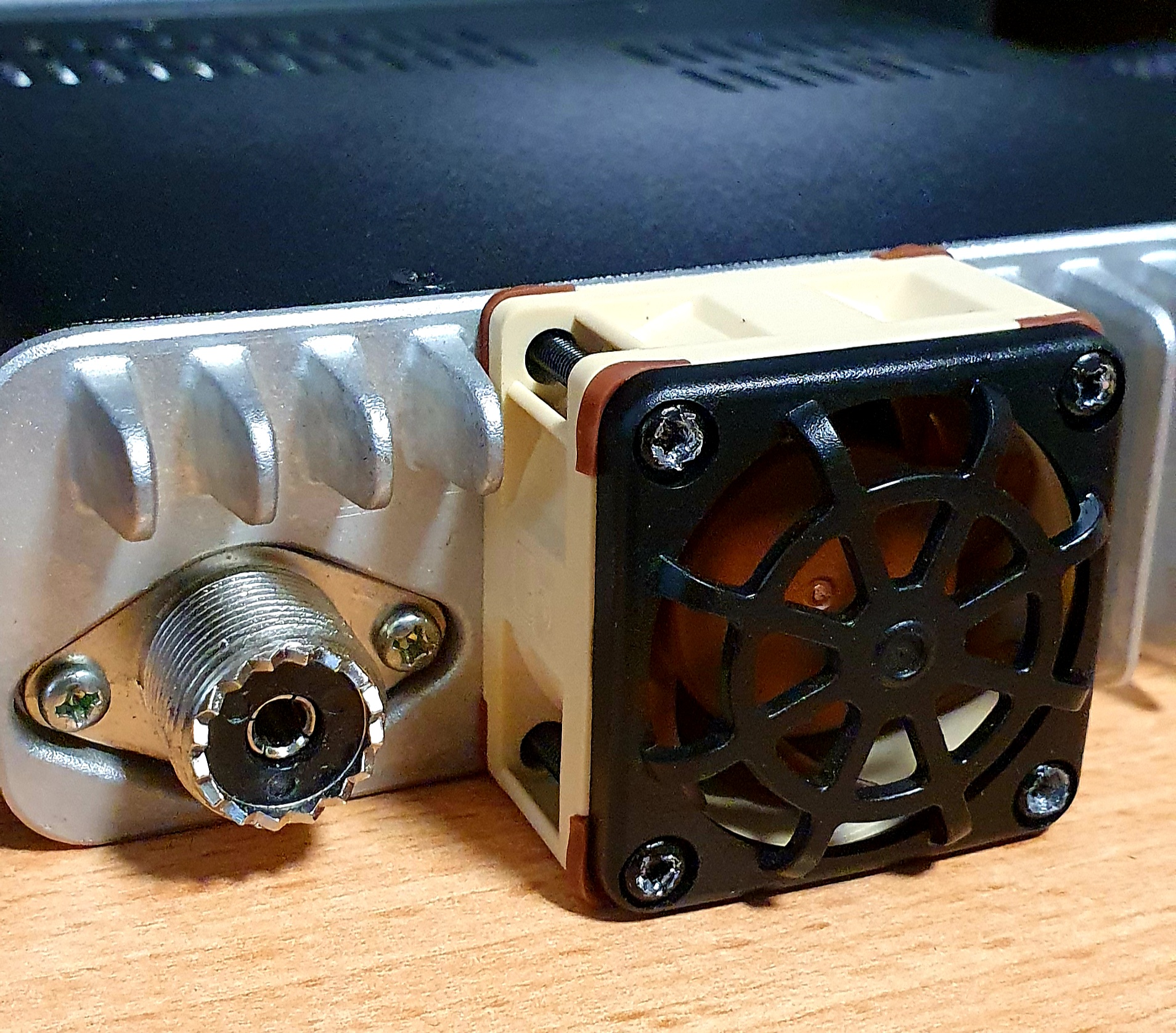

10. Nun verstaut man die Drähte und verschraubt den Gehäuse-Deckel wieder um anschliessend den Lüfter wieder zu befestigen. Hoffentlich sind bei dir die Schrauben nicht so zerwürgt wie bei mir :)

Wie oben schon beschrieben. Die Operation ist schnell gemacht, birgt kaum Gefahren ist aber äußerst effektiv. Der neue Lüfter ist nahezu nicht zu hören.

11 Kommentare

  1. Hallo,

    Super Modifikation! Kann ich nur jedem empfehlen der solch ein Gerät hat. Die Lautstärke des Lüfters sinkt auf ein sehr erträgliches Maß.
    Anmerken möchte ich jedoch noch, dass man bitte für die Schrauben auch unbedingt den Richtigen Schraubenzieher verwenden soll, da ansonsten die Lüfterschrauben wie auf den obigen Bildern aussehen wie Rosenkohl oder gar unbrauchbar werden.
    Für die Schrauben am Gehäuse, ist ein Schraubenzieher PH1 notwendig.
    Für die Schrauben beim Lüfter, ist ein Schraubenzieher PH2 notwendig.
    Bitte unbedingt darauf achten!

    Der für den Lüfter notwendige Stecker ist übrigens ein „JST ZH 1,5 mm 2-Pin Stecker“ oder man verwendet den des Original-Lüfters.

    Bezüglich der Kühlung, Ich konnte bisher keine Nachteile feststellen. Der Lüfter dreht bei mir selbst bei intensiven QSOs mit ~10,5 V was somit der Leistungsstufe „Mittel“ entspricht. Nur selten springt der Lüfter auf 12 V hinauf. Und dies trotz voller Ausgangsleistung.

    LG
    Patrick

  2. Hallo,
    ich kann die Modifikation nur wärmstes empfehlen. Danke für die Anregung!
    Der Unterschied ist sensationell.
    73 Achim

  3. Hallo vom Freenet-Hesse ;-)
    die Modifikation macht bei beinahe jedem Mobiltransceiver Sinn, die Lüfter sind durch die Bank zu laut für mein Empfinden. Bin gerade fertig geworden mit dem Einbau beim IC-E 2820 den es sehr günstig von TB-Hans gab.
    Die Schrauben am Lüfter habe ich mit Schraubensicherung „mittelfest“ eingesetzt, das erspart zu festes Anziehen und die Entkopplungselemente am Lüfter können noch was – nämlich entkoppeln ;-)

  4. Lüfter ist zu laut und läuft schon bei kalten Gerät auf Automatik Einstellung.Sinnvoll wäre Temp.gesteuert. ICOM ist diesbez.im Mittelalter !!

  6. Habe heute die Modifikation an einem Icom IC-2730E analog vorgenommen.
    Aufwand unter 20eur und unter einer Stunde gemächlicher Arbeit.
    Der Lüfter ist eigentlich unhörbar, nur die Luftsrömung macht unerhebliche Geräusche.
    Ich bin von diesem Erfolg sehr beeindruckt!!!
    Verwendet wurde der NF-A4x20FLX.
    Die Sache hat meine nachdrückliche Empfehlung.

  8. Heute am FT-8100R den Noctua NF-A4x10 FLX eingebaut, passt perfekt.
    Bei TX geht allerdings die Drehzahl etwas runter, bei RX wieder normal bis er ganz runterregelt.

  10. Ich höre den neuen Lüfter immer noch. Aber vielleicht bin ich da auch etwas sensibel, oder der Original-Lüfter war einer der leiseren. Habe allerdings den NF-A4x10 FLX eingebaut.

  11. Nach einem halben Jahr Betrieb mit dem nervigen original Lüfter habe ich gestern den Noctua bestellt,heute mittag kam er schon an.
    Nach dem Einbau kann ich die Erfahrungen der anderen Schreiber nur bestätigen,absolut ruhig,vielleicht noch ein viertel der Lautstärke des originalen.
    Danke für den Tipp und vy 73
